3M FILTEK A110

     3M™ Filtek™ A110 Anterior Restorative это эстетичный светоотверждаемый микрофильный материал, специально разработанный для прямых и непрямых восстановлений фронтальных зубов.
      Наполнитель на основе кремния содержит частицы со средним размером 0.04 микрона (разброс в диапазоне 0.01... 0.09 микрон). Неорганическая основа заполняет материал на 56% по весу и на 40% по объему.
     Не рентгеноконтрастен. Бондинг к структуре зуба достигается использованием систем адгезии, таких, как 3M™ Single Bond Dental Adhesive или 3M™ Scotchbond™ Multi-Purpose Adhesive System.

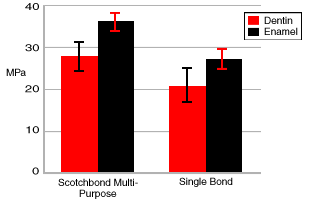

     Сравнительные показатели адгезии в миллипаскалях (MPa) этих систем отдельно для дентина (Dentin) и эмали (Enamel) приведены ниже (1 MPa примерно равен усилию в 1 кГ, приложенному к площадке в 1 кв. см.).

     Filtek A110 упакован в шприцах и одноразовых капсулах.
     Выпускается в 20-ти оттенках и оттеняющих комбинациях. Используемая система оттенков основана на наиболее популярных цветовых системах. Три типа светопередачи отличают различные участки структуры зуба: дентина, эмали и режущего края.
     Дентиновые оттенки (обозначены "D") более плотные (менее светопроницаемые), чем эмалевые оттенки (обозначены "E"). Режущий край наиболее прозрачный (наименее плотный). На таблице внизу представлены время экспозиции и толщина слоя для материала различных оттенков.

     Показания к применению.
     • Реставрации по III и V классам.
     • Прямые и непрямые виниры.
     • Выборочные реставрации по IV классу, где в первую очередь важна эстетика.
     • Ограниченное использование по I классу в премолярах.

     Общие сведения.
     Прежде всего, в состав композитного материала входят наполнитель и смола. Смола выполняет роль матрицы, объединяющей частицы наполнителя, и некоторым образом влияет на физические свойства материала.
      Наполнитель, наоборот, влияет на физические свойства определяющим образом. Когда композиты впервые появились на стоматологическом рынке частицы наполнителя были размером более 5 микрон (во многих случаях до 10 микрон).
      Микрофиллы, то есть материалы с наполнителем, частицы которого имеют размер 0.04 микрона (и разброс размеров от 0.1 до 0.01 микрона) обеспечивают существенный прогресс в эстетике, включая полируемость и сохранение поверхности, по отношению к макрофиллам.
      Гибриды (универсальные композиты), с размером частц менее 1 микрона, по прочности подобны макрофиллам, однако обеспечивают лучшую эстетику. Однако, многие стоматологи, стремясь к лучшим эстетическим результатам (включая полируемость), предпочитают микрофилльные реставрационные материалы.

     Фотографии внизу характеризуют разницу в шероховатости поверхностей между микрофилльным (слева) и гибридным или универсальным композитным (справа) материалами.
     В отличие от микрофилла, гибридный материал имеет больший размер частиц и разброс их размеров, а поэтому более высокую абразивность за счет выступающих над поверхностью крупных частиц и частиц, выпадающих из отвержденной смолы при шлифовке. Это и становится причиной утраты гладкости поверхности после шлифовки и даже от чистки зубов зубной щеткой.

     Малый размер частиц наполнителя придает материалу некоторые специфические свойства. Так, малые частицы имеют относительно большее соотношение площади поверхности к объему или весу, поэтому, вообще говоря, в микрофиллах процентное соотношение частиц к смоле по весу или объему меньше, чем в макрофиллах, а это, в свою очередь, ухудшает некоторые физические свойства микрофиллов.
     С целью улучшить физические свойства материалов с уменьшенной концентрацией наполнителя, многие производители изыскивают альтернативные источники для состава наполнителя. В частности, такой состав получается путем полимеризации смеси кварцевого порошка и смолы с последующим перемалыванием полученного полимера. В результате получается материал, содержащий больше смолы, порошка наполнителя и полимерной основы (фото внизу).
     Этот метод позволяет улучшить физические свойства и уменьшить усадку при полимеризации без ухудшения эстетики реставрации: полируемость и качество поверхности такая же, как как у традиционных микрофиллов.

     Однако, результирующие физические свойства таких материалов все еще не достаточны, чтобы рекомендовать их для реставрации постериоров. Поэтому, микрофилльные материалы показаны только для реставрации фронтальных зубов.

 © Перевод; РусЭйр, 2001.
